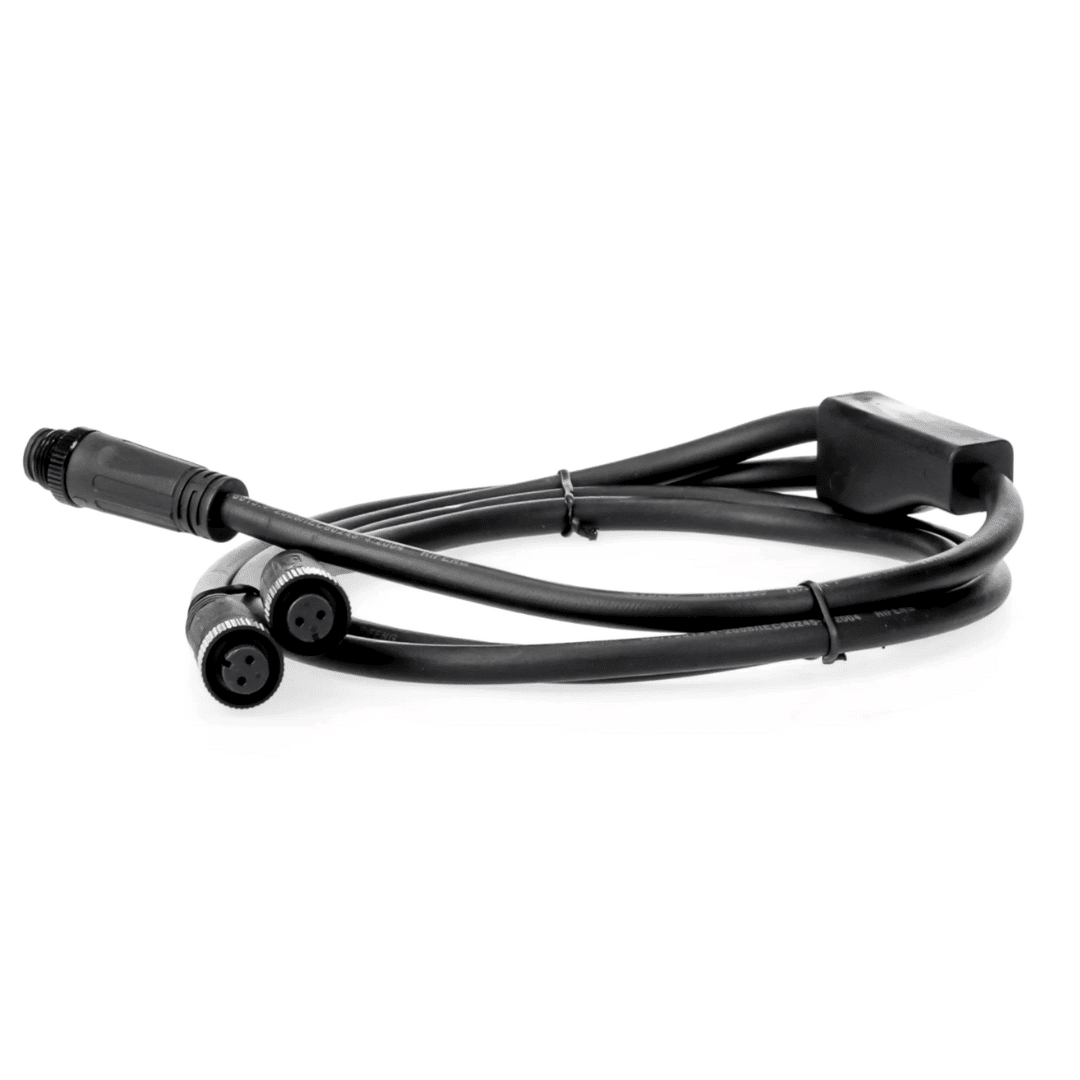

Sus T-connector- 1 meter – 24V – Zwart – Toebehoren – Suslight

De T-connector 24V vormt het verbindingsstuk binnen het Suslight 24 Volt kabelsysteem. Het is het laatste element dat armaturen en stroomkabels met elkaar verbindt.

Aansluiting en veiligheid: De T-connector beschikt over drie aansluitpunten: één mannelijke, en twee vrouwelijke connectoren. Hierdoor is een correcte aansluiting gegarandeerd en foutief installeren uitgesloten. Dankzij de 24 Volt laagspanning is het systeem veilig in gebruik en eenvoudig zelf te monteren.

Technische specificaties: De T-connector heeft een aderdikte van >1,0 mm, is UV-bestendig en volledig waterdicht (IP68). Dit maakt de connector duurzaam en geschikt voor langdurig gebruik in alle weersomstandigheden.

Benodigd aantal berekenen: Let op bij het plannen van de installatie:
Aantal armaturen – 1 = benodigd aantal T-connectoren 24V
Op deze manier worden voldoende aansluitpunten voor een correcte en stabiele installatie gewaarborgd. De T-connector is 1 meter lang.

Specificaties

• Kleur: Zwart
• Voltagesysteem: 24V
• Aderdikte: >1,0 mm
• Lengte: 1 meter
• IP-klasse: 68
• IK-waarde: 08

Lichtplan

Aandachtspunten

Voordat u de tuinverlichting aanschaft, is het handig om een lichtplan te maken. In dit plan worden de volgende punten opgenomen:

1. Waar zit het stroompunt waarop het systeem wordt aangesloten (evt. ons Glampère stroompaaltje)
2. Aantal lampen + de relatieve positie t.o.v. elkaar.
3. Dit resulteert in het totale lengte van de benodigde kabel
4. Voor iedere lamp één T-connector
5. Het totale vermogen (het individuele vermogen van alle lampen bij elkaar opgeteld)
6. Hieruit resulteert het benodigde vermogen van de transformator.
7. Wilt u het systeem aansluiten op uw smartsysteem of automatiseren d.m.v. een schakelaar?

Voorbeeld lichtplan

U heeft een lichtplan met 2x Sphere 24V, 5x Terra Round 2.5 24V en 2x Big Oak 24V

1. lengte stroompunt tot eerste paaltje: 5 meter
2. 9 lampen, met steeds 2,5 meter tussenruimte;
3. Dit betekent: 5 + (9 x 2,5) = 21,5 meter kabel (incl T-connectoren);
4. 9 lampen betekent 8 T-connectoren (1 meter) benodigd;
5. Totale vermogen van de lampen: 2 x 2,2W + 5 x 2,5W + 2x 1W = 18,9 Watt;
6. Het totale vermogen overschrijd de 36 Watt niet, dus de Transformator 36W is voldoende;
7. U wilt de wandlampen via uw Smart app afzonderlijk van de overige tuinverlichting kunnen bedienen. U kiest dus voor een Smartbox Big Transformator – 36W+36W. Dit zorgt er wel voor dat u iets meer kabel in de grond zal moeten leggen, aangezien u twee afzonderlijke circuits maakt.

Voor bovenstaand lichtplan heeft u de volgende toebehoren nodig:

• 1x Smartbox Big Transformator 36W+36W;
• 1x 5 meter kabel (Transformator L naar wandlamp 1);
• 1x 5 meter kabel (Transformator R naar tuinlamp 1);
• 8x T-connector (1 meter lang) voor aansluiting van de lampen;
• 7x 2 meter kabel om de individuele lampen te schakelen;
• 2x 5 meter kabel om de laatste lamp in het circuit aan te sluiten.

Voor het maken van een gedetailleerd kabelplan kunt u het beste onze rekenhulp gebruiken, of direct contact met ons opnemen. Onze experts staan u graag te woord!

Suslight

Over Suslight

Suslight is al heel wat jaren een gerenommeerde naam binnen de wereld van de tuinverlichting. Met het 24 Volt systeem, robuuste armaturen en stevige bekabeling biedt dit bedrijf een zeer duurzame oplossing voor uw tuinverlichting. Bovendien zijn alle lampen LED, waardoor u met het gebruik van één gloeilamp de gehele tuin kunt verlichten! Ook staat Suslight voor duurzaamheid. In plaats van het gebruik van polycarbonaten, zijn alle behuizingen gemaakt van aluminium. Dit materiaal kan oneindig hergebruikt worden, en zorgt hierdoor voor 95% minder energiegebruik vergeleken met polycarbonaat.

Installatie

Voor tuinverlichting is de wijze van installeren, naast de look en feel van de lamp, de belangrijkste component. Suslight heeft dit zeer eenvoudig gemaakt door zelf aansluitingen te ontwerpen, in plaats van met losse elektriciteitsdraden te moeten werken. Hierdoor zijn de aansluitingen (met een IP waarde van 67) gegarandeerd stof- en waterdicht, waardoor uw systeem de tand des tijds zal kunnen doorstaan.
